Apa Itu Segitiga Daya ? Yuk Pahami dan Kenali Rumusnya

Oleh Wijdan Sidiq Ramadhan Posting Komentar

Bismillahirrahmanirrahim

Apa yang dimaksud dengan Segitiga Daya?

Segitiga Daya adalah gambaran visual yang menggambarkan hubungan antara tiga elemen penting dalam sistem listrik: daya aktif, daya reaktif, dan daya semu.

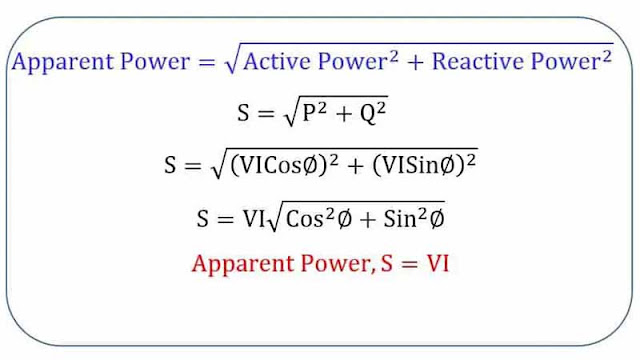

Ketika kita mengalikan setiap komponen arus, baik komponen aktif (Icosϕ) maupun komponen reaktif (Isinϕ), dengan tegangan V, kita dapat menghasilkan representasi Segitiga Daya seperti yang dapat dilihat pada ilustrasi di bawah ini:

Apa Itu Segitiga Daya ? Yuk Pahami dan Kenali Rumusnya

Daya yang benar-benar digunakan dalam rangkaian AC disebut Daya Aktif atau Daya Sejati. Ini diukur dalam satuan kilowatt (kW) atau megawatt (MW).

Daya yang berfluktuasi dan bergerak bolak-balik, yang dapat bergerak dalam dua arah dalam rangkaian atau merespons terhadapnya, dikenal sebagai Daya Reaktif. Pengukuran daya reaktif dilakukan dalam satuan kilovolt-ampere reaktif (kVAR) atau megavolt-ampere reaktif (MVAR).

Hasil perkalian nilai root mean square (RMS) antara tegangan dan arus menghasilkan Daya Semu. Pengukuran daya semu dilakukan dalam satuan KVA atau MVA.

Segitiga daya adalah konsep fundamental dalam ilmu listrik yang membantu kita mengukur, menganalisis, dan mengelola energi listrik. Dalam segitiga daya, terdapat tiga komponen utama yang harus kita pahami:

Dengan memahami Segitiga Daya, kita dapat mengidentifikasi dan mengukur berbagai komponen daya dalam sistem listrik dengan lebih baik.

Baca juga : Rumus Cara Menghitung Arus Tegangan dan Daya Listrik Paling Mudah

Analogi Sederhana Segitiga Daya Dalam kehidupan

Bayangkan kehidupan sebagai sebuah perjalanan dengan tiga komponen penting yang mirip dengan Segitiga Daya:

1. Daya Aktif (Tindakan)

Daya Aktif dalam kehidupan sehari-hari dapat diibaratkan sebagai tindakan atau usaha yang Sobat lakukan. Ini adalah energi yang Sobat nyatakan dengan melakukan sesuatu. Misalnya, ketika Sobat belajar keras untuk ujian, itu adalah tindakan yang menghasilkan hasil yang konkret seperti pengetahuan dan nilai yang baik.

2. Daya Semu (Potensi)

Daya Semu adalah potensi atau kapasitas yang Sobat miliki. Ini mencerminkan kemampuan Sobat, bakat, dan sumber daya yang Sobat miliki, tetapi belum tentu digunakan sepenuhnya. Misalnya, Sobat mungkin memiliki potensi besar dalam seni, tetapi jika Sobat tidak mengembangkannya, itu hanya menjadi potensi yang belum terwujud.

3. Daya Reaktif (Hambatan)

Daya Reaktif bisa diibaratkan sebagai hambatan atau rintangan dalam kehidupan. Ini adalah segala sesuatu yang dapat menghambat Sobat dalam mencapai tujuan Sobat. Misalnya, masalah kesehatan, konflik interpersonal, atau kekurangan waktu dapat menjadi hambatan yang membuat Sobat harus mengatasi rintangan untuk mencapai tujuan Sobat.

Ketika ketiga komponen ini saling berinteraksi dalam kehidupan, Sobat dapat mencapai keseimbangan yang optimal. Seperti dalam Segitiga Daya, ketika Daya Aktif (tindakan) sejalan dengan Daya Semu (potensi) tanpa terlalu banyak hambatan (Daya Reaktif), Sobat dapat mencapai hasil yang efisien dan maksimal dalam mencapai tujuan dan aspirasi Sobat.

Mengapa Segitiga Daya Penting?

Segitiga daya adalah kunci untuk mengoptimalkan sistem listrik. Mengetahui komponen daya ini membantu kita dalam beberapa cara:

Efisiensi Energi, Memahami daya aktif membantu kita mengukur sejauh mana energi digunakan secara efisien dalam sistem, menghindari pemborosan daya.
Keandalan Sistem, Daya reaktif penting untuk menjaga tegangan tetap dalam rentang yang aman, mencegah kerusakan pada peralatan listrik dan gangguan dalam pasokan listrik.
Pemilihan Perangkat, Dengan pemahaman tentang daya semu, kita dapat memilih perangkat yang sesuai dengan kebutuhan sistem, menghindari overloading dan kerusakan peralatan.

Segitiga daya adalah konsep dasar yang membantu kita menjalankan sistem listrik dengan efisien dan andal. Dengan pemahaman yang baik tentang daya aktif, reaktif, dan semu, kita dapat mengambil langkah-langkah yang tepat untuk mengelola energi listrik dengan lebih baik.

Menghitung Segitiga Daya (power triangle)

Mari kita mulai dengan contoh pengukuran segitiga daya pada rangkaian sederhana. Bayangkan Sobat memiliki suatu rangkaian listrik yang menghubungkan beban ke sumber listrik. Untuk mengukur segitiga daya, Sobat akan membutuhkan beberapa alat pengukur listrik seperti wattmeter, voltmeter, dan ammeter.

1. Pengukuran Tegangan (V)
Gunakan voltmeter untuk mengukur tegangan (V) pada titik masuk sumber listrik. Ini akan memberi Sobat nilai tegangan atau daya semu (VA).

2. Pengukuran Arus (I)
Gunakan ammeter untuk mengukur arus listrik (I) yang mengalir melalui rangkaian. Ini memberikan Sobat nilai arus listrik dalam ampere (A).

3. Pengukuran Daya Aktif (P)
Gunakan wattmeter untuk mengukur daya aktif (P) dalam watt (W). Ini adalah daya yang benar-benar digunakan untuk melakukan pekerjaan.

Menghitung Faktor Daya

Setelah Sobat memiliki data pengukuran, Sobat dapat menghitung faktor daya (cos φ) dengan menggunakan rumus berikut:

\[cos φ = \frac{P}{V \cdot I}\]

Dalam rumus ini, \(P\) adalah daya aktif yang telah Sobat ukur, \(V\) adalah tegangan yang telah Sobat ukur, dan \(I\) adalah arus yang telah Sobat ukur. Hasil perhitungan faktor daya akan memberikan Sobat gambaran tentang sejauh mana daya semu digunakan secara efektif dalam sistem.

Faktor daya berkisar antara 0 hingga 1. Semakin mendekati 1, semakin baik faktor daya sistem Sobat. Faktor daya yang baik penting untuk menjaga efisiensi sistem listrik dan menghindari pemborosan energi.

Rumus Segitiga Daya

Untuk Listrik Satu Fasa:

Daya Aktif (P): P = V x I x Cos φ
Daya Semu (S): S = V x I
Daya Reaktif (Q): Q = V x I x Sin φ

Untuk Listrik Tiga Fasa:

1. Daya Aktif (P):

P = √3 x V x I x Cos φ

2. Daya Semu (S):

S = V x I x √3

3. Daya Reaktif (Q):

Q = V x I x Sin φ x √3

Contoh perhitungan Segitiga Daya 1 fasa yang mudah dipahami:

Misalkan Sobat memiliki sebuah beban listrik yang terhubung ke sumber tegangan AC dengan spesifikasi berikut:

Tegangan (V) = 220 Volt
Arus (I) = 5 Ampere
Faktor daya (cos φ) = 0,9 (untuk contoh ini, kita akan menggunakan faktor daya yang lebih tinggi daripada nilai standar 0,8)

Langkah 1: Hitung Daya Aktif (P)

Daya Aktif (P) dapat dihitung menggunakan rumus:

P = V x I x cos φ
P = 220 V x 5 A x 0,9
P = 990 Watt atau 0,99 Kilowatt (kW)

Jadi, Daya Aktif (P) dari beban ini adalah 990 Watt atau 0,99 kW.

Langkah 2: Hitung Daya Semu (S)

Daya Semu (S) dapat dihitung menggunakan rumus:

S = V x I
S = 220 V x 5 A
S = 1100 Volt Ampere (VA) atau 1,1 Kilovolt Ampere (kVA)

Jadi, Daya Semu (S) dari beban ini adalah 1100 VA atau 1,1 kVA.

Langkah 3: Hitung Daya Reaktif (Q)

Daya Reaktif (Q) dapat dihitung menggunakan rumus Pythagoras:

Q = √(S^2 - P^2)
Q = √(1100 VA^2 - 990 W^2)
Q = √(1210000 VA^2 - 980100 W^2)
Q = √(229000 VA^2)
Q = 479,18 Volt Ampere Reaktif (VAR)

Jadi, Daya Reaktif (Q) dari beban ini adalah sekitar 479,18 VAR.

Dengan demikian, Sobat telah menghitung semua komponen Segitiga Daya untuk beban listrik ini: Daya Aktif (P), Daya Semu (S), dan Daya Reaktif (Q). Semoga contoh ini membantu Sobat memahami konsep Segitiga Daya dengan lebih baik.

contoh perhitungan Segitiga Daya dalam sistem tiga fasa:

Contoh Soal:

Misalkan Sobat memiliki sistem listrik tiga fasa dengan spesifikasi berikut:

Tegangan (V) = 380 Volt (Nilai efektif atau RMS)
Arus (I) = 50 Ampere
Faktor daya (Cos φ) = 0,9 (tinggi dari nilai standar 0,8)

Langkah 1: Hitung Daya Aktif (P)

Daya Aktif (P) dalam sistem tiga fasa dapat dihitung menggunakan rumus:

P = √3 x V x I x Cos φ
P = √3 x 380 V x 50 A x 0,9
P = √3 x 17,320 V-A x 0,9
P ≈ 44,175 Watt atau 0,044175 Kilowatt (kW)

Langkah 2: Hitung Daya Semu (S)

Daya Semu (S) dalam sistem tiga fasa dapat dihitung menggunakan rumus:

S = √3 x V x I
S = √3 x 380 V x 50 A
S ≈ 33,120 Volt Ampere (VA) atau 33,12 Kilovolt Ampere (kVA)

rumus menghitung segitiga daya semu reaktif 3 fasa

Langkah 3: Hitung Daya Reaktif (Q)

Daya Reaktif (Q) dalam sistem tiga fasa dapat dihitung menggunakan rumus Pythagoras, mengingat kita sudah memiliki nilai Daya Aktif (P) dan Daya Semu (S):

Q = √(S^2 - P^2)
Q = √((33,120 VA)^2 - (44,175 W)^2)
Q = √((1,099,654,400 VA^2) - (1,953,502.56 W^2))
Q ≈ √(1,099,652,446.44 VA^2)
Q ≈ 33,124.36 Volt Ampere Reaktif (VAR)

Jadi, dalam sistem tiga fasa dengan spesifikasi tersebut, Daya Aktif (P) adalah sekitar 0,044175 kW, Daya Semu (S) adalah sekitar 33,12 kVA, dan Daya Reaktif (Q) adalah sekitar 33,124.36 VAR.

Contoh Soal Segitiga Daya untuk Memahami Konsep

Mari kita terapkan pengetahuan ini dalam contoh soal:

Misalkan total daya listrik yang digunakan di sebuah rumah saat semua peralatan dihidupkan adalah 1250 Watt. Rumah ini terhubung ke pasokan listrik PLN satu fasa dengan faktor daya (Cos φ) sebesar 0,8. Berapa Daya Semu (S) dari total beban tersebut?

Kita dapat menghitungnya menggunakan rumus:

S = P / Cos φ
S = 1250 Watt / 0,8
S = 1562,5 Volt Ampere (VA)

Jadi, Daya Semu (S) dari total beban adalah sekitar 1562,5 VA. Semoga ini membantu Kita memahami bagaimana menerapkan rumus Segitiga Daya dalam situasi nyata.

Demikian ulasan kali ini mengenai Apa itu segitiga daya, kita tadi sudah mengenal apa itu daya aktif, reaktif dan semu. Kemudian kita juga sudah mengenai rumus dari segitiga daya ini.

Semoga ulasan kali ini bermanfaat...
