Optical Termination Box (OTB): Ketahui Fungsi Dan Jenisnya

Bismillahirrahmanirrahiem

Dalam dunia distribusi jaringan optik, ada satu perangkat yang mungkin belum semua orang kenal, meskipun berperan sangat penting: OTB, atau Optical Termination Box. OTB adalah alat yang dapat menghubungkan dan mendistribusikan sinyal optik secara efektif. Mari kita bahas lebih lanjut apa sebenarnya OTB ini.

Baca dulu : Sudah Tahu Fungsi Port Optical Audio Pada Perangkat Elekronik ?

Apa Itu Optical Termination Box (OTB)?

OTB, atau Optical Termination Box, adalah perangkat khusus yang berfungsi sebagai penghubung utama untuk serat optik dalam sistem jaringan. Ini juga berperan sebagai jembatan antara kabel serat optik dan perangkat switch. OTB menggunakan pigtail serat optik dan patchcord untuk menghubungkan perangkat tersebut.

Kadang-kadang, OTB juga dikenal dengan sebutan Fiber Termination Box (FTB). Meskipun ukurannya biasanya cukup kecil, ada juga model yang lebih besar yang digunakan untuk distribusi dalam skala besar.

OTB ini sangat umum digunakan dalam instalasi dan manajemen kabel FTTx (Fiber to the X), yang mencakup FTTH (Fiber to the Home), FTTB (Fiber to the Building), dan sebagainya. Fungsi utama OTB adalah untuk memudahkan distribusi jaringan optik. Ini mirip dengan kotak distribusi listrik yang kita temukan di rumah.

Bagian-bagian OTB

Sebuah OTB terdiri dari beberapa komponen utama, termasuk cangkang atau casing, bagian dalam dengan rangka pendukung, setel cakram serat optik, port, dan elemen pelindung sambungan serat optik. Prinsip kerja OTB adalah menyediakan tempat yang efisien untuk mengelola kabel serat optik, melakukan splicing, dan melindungi konektor dan kabel optik dari kerusakan.

Fungsi OTB

Fungsi utama OTB adalah memungkinkan pembagian sinyal optik dari jaringan yang lebih besar ke jaringan yang lebih kecil. Ini membuat manajemen jaringan serat optik menjadi lebih efisien. OTB berperan sebagai titik pusat di mana kabel serat optik dari berbagai arah dapat terhubung dan didistribusikan sesuai kebutuhan. Dalam istilah sederhana, OTB adalah pusat distribusi untuk jaringan serat optik.

Dengan adanya OTB, instalasi kabel serat optik menjadi lebih teratur, mudah diakses, dan lebih andal. Ini membantu dalam menjaga integritas sinyal optik dan menghindari potensi kerusakan pada konektor dan kabel.

Implementasi OTB

Kini saatnya kita melihat OTB dalam tindakan! OTB, yang merupakan kependekan dari Optical Termination Box atau sering disebut Fiber Terminal Box (FTB), ternyata memiliki beragam peran yang mendukung berbagai aplikasi. Mari kita eksplorasi beberapa di antaranya dan lihat bagaimana OTB berfungsi dalam dunia nyata.

1. Menciptakan Koneksi yang Tak Terputus

Pernahkah Sobat bertanya-tanya bagaimana jaringan telepon Sobat tetap terhubung dengan lancar? Salah satu peran OTB adalah menjadi bagian integral dalam sistem jaringan telepon. OTB membantu dalam menjaga konektivitas yang tak terputus, memungkinkan percakapan Sobat melintasi kabel serat optik dengan jernih.

2. Memastikan Transmisi Data yang Lancar

Dalam dunia transmisi data, OTB juga memiliki peran penting. OTB digunakan untuk menghubungkan berbagai perangkat dan memastikan bahwa data dapat mengalir dengan lancar dari satu titik ke titik lainnya. Dengan bantuan OTB, data Sobat dapat dikirim dan diterima tanpa hambatan.

3. Penyediaan Saluran Televisi Kabel

Jika Sobat menikmati menonton serial televisi kabel (CATV), maka OTB juga memiliki andil dalam hiburan Sobat. OTB digunakan dalam sistem transmisi CATV untuk menyampaikan beragam saluran televisi ke layar Sobat. Jadi, setiap kali Sobat menikmati tontonan favorit Sobat, tahu bahwa OTB ikut berkontribusi.

4. Meningkatkan Koneksi dalam Ruangan

OTB bukan hanya berkutat di luar ruangan. Mereka juga digunakan dalam pengaturan kabel dalam ruangan. Ketika Sobat terhubung ke jaringan internet atau perangkat lain dalam rumah Sobat, ada kemungkinan OTB memainkan peran penting dalam menjaga agar semua terhubung dengan baik.

5. Melindungi dan Mendistribusikan Sambungan Serat Optik

Pernahkah Sobat khawatir tentang sambungan serat optik yang rentan terhadap kerusakan? OTB hadir untuk melindungi sambungan ini. Mereka membungkus, menyusun, dan melindungi sambungan serat optik, sehingga sinyal tetap kuat dan terjaga.

6. Membawa Konektivitas ke Pelanggan

Salah satu hal yang mungkin Sobat tidak sadari adalah OTB membantu menghubungkan jaringan optik dengan pelanggan. Mereka adalah jembatan yang memungkinkan konektivitas mencapai pelanggan yang dituju. Jadi, setiap kali Sobat menggunakan internet di rumah, pertimbangkan bahwa OTB adalah bagian dari perjalanan sinyal ke perangkat Sobat.

Baca juga : Panel Hubung Bagi (PHB) : Definisi, Jenis dan cara pasangnya

Variasi OTB

Saat kita memasuki dunia Optical Termination Box (OTB), kita akan menemukan berbagai jenis yang berbeda. Dengan banyaknya pilihan ini, seringkali kita mungkin bertanya-tanya, "Jenis OTB mana yang sesuai untuk kebutuhan saya?" Mari kita telusuri beberapa jenis OTB yang umumnya tersedia di pasaran dan temukan yang paling sesuai dengan kebutuhan Sobat.

Jenis OTB Berdasarkan Ukuran dan Fungsinya

Mari kita mulai dengan memahami perbedaan antara dua jenis OTB yang umum: Fiber Patch Panels dan Fiber Terminal Boxes.

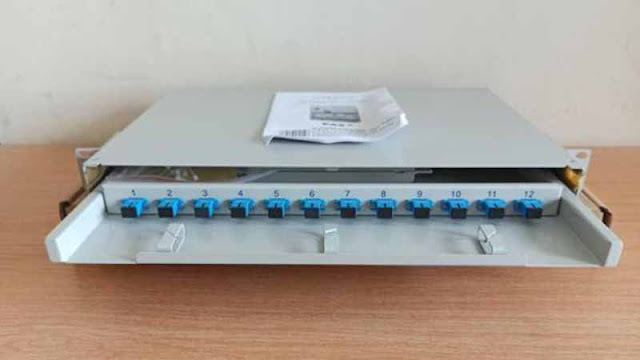

1. OTB Patch Panel

Jika Sobat mencari sesuatu yang kompak dan mudah dipasang, OTB Patch Panel bisa menjadi pilihan yang tepat. Biasanya berukuran 19 inci, jenis panel ini sering dipasang di dinding. Di dalam kotaknya, Sobat akan menemukan nampan yang berguna untuk menahan dan melindungi sambungan serat. Berbagai jenis adaptor fiber optik dapat dengan mudah dipasang di panel ini, menciptakan antarmuka yang nyaman. Panel ini kemudian dapat dihubungkan ke perangkat eksternal lainnya.

2. OTB Kotak

Jika Sobat memerlukan lebih banyak kapasitas dan ruang, OTB dalam bentuk kotak adalah pilihan yang ideal. OTB jenis ini berfungsi sebagai terminal distribusi. Mereka tersedia dalam berbagai variasi port, mulai dari 12 port hingga 96 port, memberi Sobat fleksibilitas untuk memenuhi kebutuhan Sobat. Sobat dapat menghubungkan adaptor FC atau ST pada panel ini, dan Sobat memiliki opsi untuk memasangnya di dinding atau meletakkannya secara horizontal.

OTB Berdasarkan Desain

1. Wall Mount
   OTB wall mount didesain untuk ditempel di dinding. Ketika Sobat perlu memasang kabel fiber, konektor, atau pigtails, ini adalah pilihan yang tepat. Sobat akan menemukan OTB ini digunakan ketika kabel fiber harus ditarik ke dalam gedung, rak distribusi telekomunikasi, ruang komputer, dan tempat lainnya. Apakah Sobat memiliki kebutuhan seperti ini?
2. Rack Mount
   Jenis ini menyerupai rak yang bisa ditarik masuk dan keluar. OTB rack mount ideal untuk berbagai fungsi, seperti splicing, distribusi, terminal, patching, storage, dan manajemen. Ini mendukung arsitektur cross-connect atau interconnect dan menyediakan interface yang menghubungkan kabel tanam dengan peralatan transmisi. Apakah Sobat memerlukan fleksibilitas seperti ini?
3. Dome Type OTB
   Dome Type OTB adalah solusi yang tepat ketika Sobat memiliki jaringan fiber optik di luar ruangan yang harus bertahan dalam kondisi cuaca ekstrem. Bentuknya menyerupai bola yang tahan lama dan dapat melindungi kabel optik dari kerusakan akibat hujan deras atau panas terik. Jenis OTB ini adalah pilihan terbaik untuk aplikasi luar ruangan yang membutuhkan perlindungan optimal.

OTB Berdasarkan Lokasi Penggunaan

OTB juga dapat dibagi berdasarkan lokasi penggunaannya, yaitu indoor dan outdoor:

1. Indoor
   OTB indoor biasanya digunakan sebagai titik transisi antara kabel yang mengarah ke atas dan kabel horizontal. Dengan OTB indoor, pemasangan kabel optik menjadi lebih fleksibel dan efisien. Apakah Sobat menghadapi kebutuhan semacam ini di dalam gedung Sobat?
2. Outdoor
   OTB outdoor umumnya disegel dan digunakan untuk mendistribusikan fiber dalam jaringan FTTX. Jenis ini dirancang untuk splicing, terminasi, dan manajemen kabel. Apakah Sobat bekerja dengan jaringan yang berada di lingkungan luar ruangan?

Jadi, pertanyaannya sekarang, jenis OTB mana yang paling sesuai dengan kebutuhan Sobat? Setiap varian memiliki peran dan keunggulannya sendiri. Pastikan Sobat memilih dengan bijak untuk mencapai hasil yang optimal.

Baca juga : Jenis Kabel Listrik Meliputi Kegunaan Harga & Spesifikasi Lengkap

Pilihan Ukuran OTB untuk Jaringan Sobat

Pemilihan ukuran Optical Termination Box (OTB) adalah langkah penting dalam merancang jaringan Sobat. Ukuran OTB akan memengaruhi kapasitas kabel optik yang dapat Sobat hubungkan. Mari kita bahas beberapa ukuran OTB yang umum digunakan dan pertimbangkan ukuran yang tepat untuk kebutuhan Sobat.

1. OTB 12 Core

Ukuran OTB 12 Core adalah pilihan yang paling umum digunakan. OTB ini dirancang untuk menampung hingga 12 kabel optik. Pertanyaannya adalah, apakah jumlah ini akan mencukupi untuk jaringan Sobat? Apakah Sobat memiliki rencana untuk menghubungkan lebih banyak kabel di masa depan?

2. OTB 24 Core

Jika Sobat memerlukan lebih banyak kapasitas, OTB 24 Core bisa menjadi solusi yang tepat. Dengan kapasitas dua kali lipat dari OTB 12 Core, Sobat memiliki lebih banyak fleksibilitas untuk menambahkan kabel optik tambahan. Pertimbangkan pertumbuhan jaringan Sobat saat memilih ukuran OTB.

3. OTB 48 Core

OTB 48 Core adalah ukuran OTB yang paling besar dan dapat menampung hingga 48 kabel optik. Ini cocok untuk jaringan yang memerlukan kapasitas besar atau memiliki banyak kabel yang perlu dihubungkan.

Pemilihan ukuran OTB yang tepat adalah langkah penting dalam merencanakan jaringan Sobat. Dengan mempertimbangkan pertumbuhan dan kebutuhan jaringan Sobat, Sobat dapat memastikan bahwa OTB yang Sobat pilih akan berfungsi dengan optimal.
