Mempelajari Timer Theben SUL Dari Instalasi & Settingnya

Bismillahirrohmanirrohiem

Pernahkan sobat berfikir tentang, dapatkah perangkat elektronik ini (bisa kulkas, lampu, TV, dan lain sebagainya) diatur waktu hidup dan matinya ?

Jawabannya. Tentu saja bisa.

Jika Sobat berpikir tentang hal tersebut, selamat.

Sebab sobat sudah menginjak level selanjutnya dari ilmu kelistrikan. Yaitu membuat sebuah rangkaian kendali listrik.

....Timer.

Adalah alat yang digunakan dalam kontrol waktu tersebut.

Namun, pada prakteknya, ada banyak jenis timer yang disesuaikan dengan perangkat elekronik apa yang sobat gunakan. Bentuk dan cara menggunakannyapun dibuat berbeda-beda.

Misalnya, pada mesin cuci. Timer mesin cuci berisi banyak sekali Gear untuk mengatur lamanya waktu mencuci dan mengeringkan pakaian, kemudian bisa kita atur dengan menggunakan Pedal pengatur.

Ada juga Timer Delay Relay.

Yang digunakan untuk pengalihan antara NO dan NC sebuah rangkaian kendali motor listrik 3 fasa.

Baca selengkapnya : Belajar Rangkaian Kendali Motor Listrik 3 fasa

Dan kali ini ada juga sebuah timer yang cukup banyak digunakan dan mungkin bisa juga sobat gunakan untuk kebutuhan praktek kelistrikannya.

yaitu Timer Theben

Apa Itu Timer Theben?

Timer Theben adalah perangkat elektronik yang memungkinkan kita untuk mengatur dan mengontrol waktu dengan presisi yang luar biasa dalam sistem kelistrikan.

Dibuat oleh perusahaan Theben, perusahaan dengan sejarah panjang dalam industri ini, timer ini telah menjadi solusi terkemuka dalam mengendalikan waktu.

Sejarah perusahaan Theben berakar pada tahun 1921, ketika Gustav Klein memulai bisnis kecilnya di Jerman. Bertahun-tahun kemudian, perusahaan ini berkembang pesat dan menjadi pemimpin dalam teknologi pengaturan waktu. Timer Theben telah menjadi salah satu produk andalannya, menggabungkan inovasi terbaru dengan kualitas yang tak tertandingi.

Aplikasi Timer Theben

Peran Timer Theben dalam sistem kelistrikan sangat penting. Misalnya, dalam ruang kendali bangunan, timer ini digunakan untuk mengatur pencahayaan secara otomatis. Ketika malam tiba, timer Theben dapat mengaktifkan lampu luar ruangan untuk meningkatkan keamanan.

Di dunia industri, timer Theben membantu mengotomatisasi proses-proses penting seperti pengendalian mesin produksi, sistem pemanas, atau AC. Dalam aplikasi rumah tangga, timer Theben memungkinkan kita untuk mengatur waktu pemanasan air, sistem irigasi, atau peralatan dapur. Ini semua adalah contoh bagaimana kontrol waktu yang tepat dapat menghemat energi dan meningkatkan efisiensi sistem.

Cara Penggunaan Timer Theben untuk Pengaturan Lampu di Rumah

Apakah Sobat ingin mengatur waktu hidup-mati lampu di rumah Sobat secara otomatis? Timer Theben adalah solusi praktis untuk melakukan ini. Dalam panduan ini, kami akan memberikan langkah-langkah yang terstruktur dan informatif untuk mengonfigurasi timer Theben dengan benar.

Langkah 1: Memahami Timer Theben

Baik, sedikit info bagi sobat.

Sebagaimana dijelaskan diawal, jika Theben ini merupakan sebuah merk dari timer listrik. Nah di Theben sendiri, terdapat beberapa jenis Timer.

Antaranya adalah Timer theben 26 dan Timer Theben SUL 181.

Nah, Timer theben SUL 181 ini merupakan timer theben yang akan kita bahas, sebab mungkin saja sobat juga mencari informasi untuk Timer theben satu ini bukan.

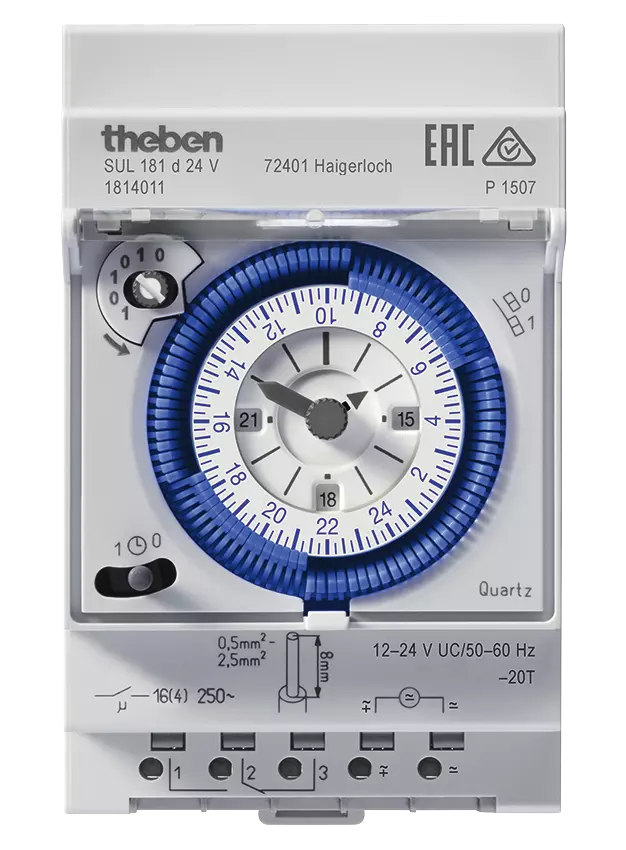

1. Perhatikan gambar timer Theben untuk memahami fungsi masing-masing nomor.

• Angka 2 dan 3 menunjukkan posisi default (Standard) Theben, yang menunjukkan posisi Kontak NO (Normal Open) dan NC (Normal Closed).
• Angka 1 dapat disesuaikan dengan posisi nomor 2.
• Angka 5 digunakan untuk mengatur waktu sesuai dengan waktu sebenarnya.
• Angka 4 menujukan sirip-sirip untuk di tekan saat setting waktu akan dilakukan
• Angka 6 adalah setelan Theben; pastikan ini berada dalam posisi Auto agar pengaturan waktu berjalan otomatis.

Langkah 2: Pengaturan Waktu

1. Posisi awal adalah dengan semua sirip-sirip dalam keadaan terbuka.

2. Aturlah sirip-sirip sesuai dengan waktu yang kita inginkan dengan menekannya ke dalam. Sebagai contoh, jika kita ingin menyalakan lampu pada pukul 18.00 dan mematikannya pada pukul 06.30 pagi, lakukan langkah berikut:

• Tekan sirip-sirip pada angka no 4, dimulai dari 18.00 hingga berakhir pada 06.30. Biarkan sisanya dalam keadaan terbuka.
• Pastikan angka no 6 tetap dalam posisi Auto.

Rekomendasi Tambahan:

• Pastikan sirip-sirip yang digunakan sesuai dengan kebutuhan waktu Sobat. Biasanya, setiap sirip mewakili 30 menit, tetapi ini dapat berbeda tergantung pada jenis Theben yang Sobat miliki.
• Timer Theben sebaiknya dikombinasikan dengan kontaktor jika Sobat mengendalikan banyak lampu, seperti lampu jalan. Ini untuk menghindari kerusakan Theben akibat beban berlebih (Overload) jika terlalu banyak lampu langsung terhubung.

Sumber : https://gurulistrikkeren.blogspot.com/

Baca juga : 3 Teknik Memasang Saklar Tukar/Hotel Yang Seru Untuk Di Praktekan

Cara Memasang Kabel Timer Theben SUL 181

Sebetulnya cara memasang kabel Timer Theben SUL 181 d 24 V ini sangatlah gampang jika kita sudah paham cara membaca simbol kelistrikan. Misalnya simbol rangkaian NO - NC, Untuk COM dan untuk dihubungkan ke bagian apa saja.

Oleh karenanya, saya menyarankan Sobat untuk membaca : penjelasan simbol / gambar komponen listrik yang digunakan untuk menggambar rangkaian kontrol

Langkah 1: Memahami Terminal Timer Theben

• Terminal 1: Ini adalah outgoing kontak normally open (NO) yang digunakan untuk mengalirkan daya ke peralatan, seperti lampu, ketika timer aktif.
• Terminal 2: Terminal ini adalah incoming kontak (COM) yang berfungsi sebagai titik masuk daya listrik ke timer.
• Terminal 3: Terminal outgoing kontak normally close (NC) yang dapat digunakan untuk aplikasi yang memerlukan perubahan dalam kondisi kontak listrik.
• Terminal 7 (+) : Ini adalah terminal line motor timer atau arus listrik yang masuk pada timer
• Terminal 8 (-): Terminal arus min untuk menghidupkan timer , sama seperti terminal 7

Langkah 2: Gambar Instalasi

Sumber : https://www.listrik-praktis.com/

1. Perhatikan gambar instalasi yang telah dimodifikasi dengan peralatan pendukung, namun tetap sesuai dengan data sheet asli Theben. Ini membantu pemahaman Kita.
2. Lebih mudah membandingkan dengan gambar data sheet asli sebelumnya.

Langkah 3: Instalasi Timer

1. Terminal 1 langsung terhubung ke peralatan, seperti lampu, sebagai outgoing fasa / line dari kontak timer yang biasanya terbuka (NO).
2. Terminal 2 terhubung ke sumber daya fasa / line sebagai incoming kontak timer (COM).
3. Terminal 3 biasanya dibiarkan kosong, tetapi dapat digunakan untuk mengalirkan daya ke peralatan lain dengan prinsip kerja berlawanan dengan terminal 1 pada timer.
4. Terminal 7 dan 8 adalah terminal motor timer. Terminal 7 menghubungkan timer dengan fasa / line, dan terminal 8 dengan netral. Penting untuk memperhatikan polaritas ini sesuai dengan data sheet peralatan.

Rekomendasi Tambahan:

• Kondisi berkebalikan antara terminal 1 dan 3 dapat dimanfaatkan untuk aplikasi selain penerangan, seperti pengendalian motor listrik bergantian.
• Pastikan polaritas fasa dan netral sesuai dengan data sheet peralatan yang digunakan.

Dengan mengikuti panduan ini, Kita dapat memasang Timer Theben SUL 181 dengan benar dan memahami fungsi masing-masing terminalnya. Ini akan memudahkan kita dalam mengotomatisasi peralatan listrik di rumah Kita sesuai dengan kebutuhan Sobat. Selalu berhati-hati saat bekerja dengan instalasi listrik dan pastikan untuk merujuk pada data sheet peralatan yang digunakan.

Spesifikasi Timer Theben SUL 181 d 24 V

Deskripsi Fungsi

• Saklar waktu analog
• 1 saluran
• Program harian
• Dengan cadangan daya (baterai isi ulang NiMH)
• 96 segmen pengalihan
• Terkontrol oleh kuarsa
• Waktu pengalihan terpendek: 15 menit
• Tangan jam untuk tampilan waktu dan juga pengenalan 12/24 jam
• Koreksi waktu musim panas/musim dingin yang sederhana
• Waktu dapat diubah searah jarum jam atau berlawanan arah jarum jam
• Terminal pegas DuoFix
• Untuk 2 konduktor masing-masing
• Kawat atau untai (dengan atau tanpa ujung kawat)
• Diameter kawat: 0,5 - 2,5 mm²
• Tombol untuk melepaskan koneksi colokan
• Pilihan pengalihan
• Saklar manual dengan 3 posisi: Terus ON/AUTO/Terus OFF
• Tampilan status pengalihan

Spesifikasi Teknis	Nilai
Tegangan Operasi	12 – 24 V UC
Frekuensi	50 – 60 Hz
Jumlah Saluran	1
Lebar	3 modul
Tipe Instalasi	DIN rail
Tipe Koneksi	Terminal pegas DuoFix
Drive	Mesin langkah yang dikontrol oleh kuarsa
Program	Program harian
Cadangan Daya	3 hari
Kapasitas Pengalihan pada 250 V AC, cos φ = 1	16 A
Kapasitas Pengalihan pada 250 V AC, cos φ = 0,6	4 A
Beban Lampu Incandescent/Halogen	1100 W
Lampu LED < 2 W	20 W
Lampu LED 2-8 W	180 W
Lampu LED > 8 W	180 W
Waktu Pengalihan Terpendek	15 menit
Dapat Diprogram Setiap	15 menit
Akurasi Waktu pada 25°C	≤ ± 1 s/hari (kuarsa)
Tipe Kontak	Kontak Penukaran
Output Pengalihan	Tidak memiliki potensial dan independen dari fase
Jumlah Segmen Pengalihan	96
Konsumsi Standby	~0.5 W
Kehilangan Kapasitas Maksimum	1.3 W
Bahan Housing dan Isolasi	Termoplastik tahan suhu tinggi dan tahan api
Tipe Proteksi	IP 20
Kelas Proteksi	II sesuai dengan EN 60 730-1
Suhu Lingkungan	-20°C ... 55°C

Saya rasa pembahasan yang saya tuliskan diatas ini sudah cukup lengkap untuk menerangkan pada sobat tentang penggunaan Timer Theben dari cara kerja hingga cara memasangnya ini.

Semoga dapat bermanfaat dan bila sobat suka dengan pembahasan kali ini, jangan sungkan untuk traktir saya kopi ya bro...

Terimakasih... salah kelistrikan
