Mengenal 3 jenis Motor listrik 1 Fasa dan pemanfaatannya



Mengenal 3 jenis Motor listrik 1 Fasa dan pemanfaatannya

Bismillahirohmanirohim

Halo sobat

Perlu diketahui, Dalam dunia kelistrikan, terdapat sebuah alat yang dapat mengubah energi listrik menjadi energi mekanik berbentuk putaran. Namanya Motor listrik

Sementara alat pengubah energi mekanik menjadi energi listrik adalah generator kebalikanya dari motor listrik. Tapi ada juga sebuah alat yang dapat berfungsi sebagai generator dan motor listrik

Penasaran? Lanjutkan membaca untuk mengetahui jawabannya

Dalam segi suplay arus, Motor listrik terbagi menjadi 2 jenis yaitu arus Alternating current (AC) dan arus
Direct Current (DC)

Motor listrik Alternating current (AC)
Motor listrik jenis ini adalah motor listrik yang paling sering digunakan pada peralatan rumah tangga seperti pompa air, mesin cuci, dan peralatan lainnya. Karena arus yang dipakai adalah arus standart PLN yang merupakan arus AC. Arus ac sendiri adalah arus bolak balik dengan demikian arus listrik ini dapat bekerja dengan posisi apa saja.

Motor listrik Direct Current (DC)
Motor listrik jenis ini adalah motor listrik yang juga sering digunakan. Biasanya terdapat pada komponen elektronika dan barang-barang yang dilengkapi baterai. Seperti kipas pada baterai, dan starting pada sepeda motor. Motor listrik DC ini bisa digunakan sebagai motor juga generator karena dilengkapi dengan magnet permanen

Arus DC sendiri adalah arus searah, dengan demikian penggunaan arus listrik ini harus benar-banar memperhatikan pemposisian penghantarnya, jangan sampai membalik min (-) dan Plus (+)nya. Karena dapat merusak komponen yang sedang digunakan.

Agar lebih paham baca disini : perbedaan antara arus ACdan DC listrik

Sementara dalam segi banyaknya fasa, di Indonesia sendiri, motor listrik terbagi menjadi 2 jenis. Yaitu suplay 3 fasa dan suplay 1 fasa

Motor listrik 3 fasa

Motor listrik jenis ini adalah motor listrik yang dijalankan dengan suplay 3 fasa RST. Biasanya motor listrik 3 fasa berjenis motor kapasitor atau motor induksi yang akan dijelaskan setelah ini. memiliki 3 kutub saling memdorong sehingga menghasilkan putaran lebih bertenaga.

Untuk dapat menjalankan motor 3 fasa diharuskan memiliki suplay arus ke 3 fasa dari PLN. Karena listrik rumah tidak dapat menjalankan motor 3 fasa dengan optimal

Motor listrik 1 fasa

Motor listrik 1 fasa ini adalah motor listrik yang dijalankan dengan suplay 1 fasa. Suplay 1 fasa adalah listrik pada rumah-rumah komersial bertegangan 220 V. Pada motor listrik 1 fasa motor dibagi menjadi 3 jenis motor. Yaitu : Motor induksi kapasitor, Motor Shaded Pole dan Motor Universal.

ini bisa ditunjukan oleh mesin pencari terbesar google yang mengaitkan ketiga jenis motor tersebut. perhatikan gambar
Motor listrik 1 Fasa dan pemanfaatannya
benar bukan
ketika sobat hendak mencari bentuk motor universal, sobat akan dikaitkan pada kedua motor temannya. oleh karena itu, mari kita bahas satu-persatu


Motor listrik 1 fasa Kapasitor

motor kapasitor
Motor listrik 1 fasa kapasitor adalah jenis motor 1 fasa yang mengandalkan dua kumparan yaitu kumparan utama dan kumparan bantu. Kumparan utama biasanya memiliki ukuran yang lebih besar, dan kumparan bantu yang berukuran lebih kecil namun dengan jumlah lebih banyak.
motor kapasitor dilengkapi dengan kapasitor sebagai pembantunya.

Cara kerjanya seperti ini :

Arus listrik masuk dan membuat daya magnet pada kumparan utama. Karena kumparan utama memiliki daya yang seimbang dikedua sisi kumparannya maka terjadi tarik menarik yang seimbang pula, tidak akan terjadi putaran. Maka dari itu dibuat kumparan bantu yang akan membuat daya tarik dan membuat motor berputar.

Ketika kumparan utama dan motor listrik sudah bekerja normal (biasanya setelah kecepatan 70% stabil) maka kapasitor akan memutus suplay arus pada kumparan bantu dan membuat kumparan utama saja yang bekerja.

(penjelasannya sangat blepotan)

Agar lebih jelas, silahkan perhatikan gambar dibawah ini :

motor kapasitor cara kerja

Arus listrik ditunjukan oleh warna biru..

Pada gambar atas arus listrik Mengalir pada kumparan utama dan kumparan bantu membuat motor berputar. Ketika motor sudah berputar stabil, kapasitor akan memutus arus pada kumparan bantu seperti pada gambar yang bawah

Maka dari itu pada motor kapasitor memiliki arus starting yang dua kalilipat lebih besar sebelum arus stabil
Motor kapasitor biasanya digunakan pada pompa air, mesin cuci, kompresor kulkas, dan motor listrik yang dilengkapi dengan kapasitor lain

Motor listrik 1 fasa shaded Pole

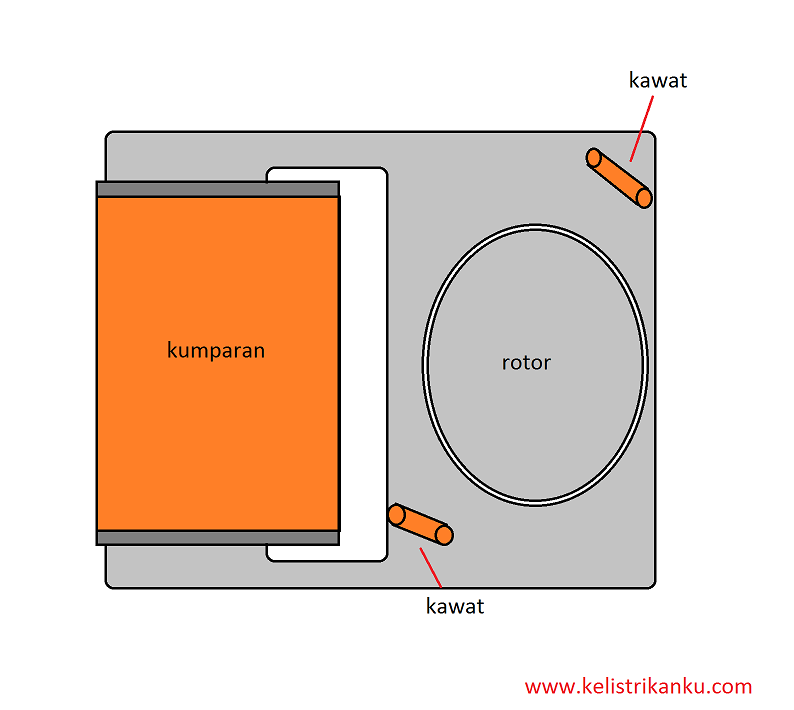

motor shaded PoleMotor shaded pole memiliki kontruksi yang sangat sederhana, pada kedua ujung stator (keren) terdapat dua kawat yang terpasang berfungsi sebagai kumparan. Pada shaded pole kumparan berbentuk seperti kumparan transformator, yaitu kumparan yang mengumpul. Sementara itu, rotornya berbentuk sangkar tupai dan porosnya ditempatkan pada rumah stator.


Putaran pada motor shaded pole dihasilkan dari dua kawat yang dialiri daya magnet pada kumparan.

Silahkan perhatikan gambar
 motor shaded pole cara kerja
Kelebihan motor shaded pole ini adalah sangat irit dan sangat awet. Karena itu motor ini biasanya digunakan pada peralatan yang biasa dipakai lama misalnya pada kipas angin.

Namun motor ini tidak memiliki cukup kekuatan jadi tidak cocok digunakan untuk pekerjaan industri
Lalu Motor listrik apa yang sering digunakan di industri?

Motor listrik 1 fasa Universal

motor universalMotor universal merupakan motor listrik dengan dua tenaga sekaligus. Pertama tenaga yang dihasilkan dari kumparan stator dan kedua dari rotor yang juga dilengkapi dengan kumparan. Motor listrik jenis ini adalah motor listrik yang memiliki kekuatan paling besar dengan kecepatan paling tinggi namun dengan daya yang lebih besar pula.
 motor universal cara kerja

Sebut saja sebuah gurinda tangan yang memiliki motor listrik jenis universal dapat berputar dengan sangat cepat sampai mencapai 10.000 RPM dengan daya 550 W. Pompa air saja hanya mampu berputar hingga 3000 RPM dengan daya 125 watt

Bisa dilihat perbandingannya bukan!

Motor listrik ini harus dirawat dengan baik apalagi pada bagian penggunaan sikat karbon yang sering habis dan harus diganti

Peratan listrik yang biasanya menggunakan motor listrik universal adalah  gurinda tangan, bor listrik, blender, mixer, dan peralatan kecil berkecepatan tinggi lainnya

Demikian artikel tentang Mengenal 3 jenis Motor listrik 1 Fasa dan pemanfaatannya

Kesimpulan
Motor listrik 1 fasa terbagi menjadi 3 jenis yaitu motor kapasitor yang dilengkapi dengan kapasitor sebagai pembantu kumparan bantu, motor shaded pole yang berkontruksi seperti transformator dan motor universal yang memiliki 2 kekuatan dari kumparan stator dan rotor sekaligus.

Semoga dapat bermanfaat dan dapat membantu masalah sobat.
