Merangkai Rangkaian listrik Seri dan Paralel Besarta Teori kerjanya

“Bismillahirohmanirohim”

Pada kesempatan kali ini saya akan kembali membahas tentang rangkaian, dan asal sobat tahu saja, pembahasan tentang rangkaian ini adalah pembahasan  yang sangat saya senangi....

Tahukah kamu, instalasi jenis apakah yang rumah sobat gunakan?

Agar lebih tahu, Dalam sebuah rangkaian instalasi listrik, terdapat beberapa tipe rangkaian, dan ada beberapa tipe rangkaian yang paling sering digunakan sebagai instalasi penerangannya, antara lain : rangakain seri, rangkaian paralel, dan rangkaian kombinasi atau rangakian seri paralel

Tahukah kamu? Apa itu rangkaian seri

Rangkaian seri adalah rangkaian yang memiliki komponen dan beban (lampu, resistor atau lain - lain) saling terhubung satu sama lain dengan sejajar, maka dari itu rangkaian ini akan mengurutkan satu komponen ke komponen lain. Karena pemasangan dari rangkaian seri ini berjajar, maka pembagian tegangan dari sumber tegangan akan merata ke seluruh komponen
Coba perhatikan gambar
Merangkai Rangkaian listrik Seri dan Paralel Besarta Teori kerjanya

Gambar Rangkaian Seri diatas menunjukan bahwa ke -4 lampu yang disusun seri diatas akan saling berbagi tegangan karena memiliki sumber yang sama dalam satu jalur yang sama pula

Contohnya

Jika tegangan 6 Volt dan pada rangkaian memiliki 4 lampu, maka setiap lampu akan menerima 1.5 Volt karena 1.5 + 1.5 + 1.5 + 1.5 = 6 V (terbagi secara merata)

Untuk rangkaian lain bisa dibaca di Kumpulanrangkaian

Lalu bagaimana dengan rangkaian paralel

Sementara untuk rangkaian Paralel adalah rangkaian yang komponen atau bebannya dipasang secara berderet, oleh karena itu pada rangkaian paralel komponen atau beban (lampu) tidak saling terhubung namun memiliki input atau sumber yang sama. Karena tidak saling terhubung maka tegangan dari sumber tidak akan terbagi pada komponen lain dan akan menghasilkan tegangan yang maksimal

Coba perhatikan gambar
Merangkai Rangkaian listrik Seri dan Paralel Besarta Teori kerjanya

Contoh diatas adalah salah satu cara pemasangan lampu secara paralel, yang menunjukan bahwa setiap lampu memiliki sumber yang sama namun tidak saling berhubungan, sehingga tegangan dari sumber akan langsung masuk pada lampu atau komponen elektronika lain

Misalnya
Sumber memiliki tegangan 6 V, maka setiap lampu akan menerima 6 V. Oleh karena itu pemakaian listrik dari rangkaian paralel akan lebih boros dibanding dengan rangkaian seri

Keuntungan dan kelebihan dari rangakain seri dan paralel

Keuntungan penggunaan rangkaian Seri
1 karena pemakaian yang disusun sejajar, maka penyusunan dan pemasangan kabel listrik akan sangat diminimalisir sehingga cukup efektif dan efisien
2 selain dapat diminimalisir, pemasangannya juga dapat dilakuakan lebih mudah dari pada yang paralel
3 daya listrik yang digunakan akan diperkecil dan akan membuat pemakaian daya listrik lebih hemat

Sementara untuk kekurangan dari rangkaian seri adalah :
1 kerena Komponen (lampu) satu dengan yang lain pada rangkaian seri saling terhubung, maka apabila salah satunya mengalami masalah, maka semuanya akan mengalami dampaknya (ganguan)
2 karena tegangan listrik dari sumber terbagi kesetiap komponen (lampu) maka energi yang dilepas dari komponen tersebut kurang maksimal, misalnya pada lampu yang akan lebih redup dibanding dengan rangakaian paralel
3 karena rangakaian seri memiliki rangkaian yang saling terhubung, maka akan sulit ditur, misalnya pemberian saklar untuk memadamkan salah satu lampu saja

Selanjutnya

Sementara untuk kekurangan dan kelebihan rangakaian paralel :

Kelebihannya meliputi :
1 karena tegangan penuh masuk pada satu lampu atau kompenen lain, maka pemakaiannya juga akan sangat maksimal
2 bila salah satu mengalami kerusakan, tidak akan berpengaruh pada yang lain
3 mudah diatur, misalnya pemasangan saklar untuk mematikan salah satu lampu saja

Kekurangan dari rangakaian paralel adalah :
1 memakan banyak biaya dan daya karena satu komponen saja akan mengeluarkan energi penuh
2 pemasangannya akan lebih rumit dari seri
3 pemakain kabel yang juga akan jauh lebih banyak tentunya

Nah,

Setelah sobat membaca kekurangan dan kelebihan dari rangakain seri dan paralel ini, akan ada catatan penting....

“Apakah itu ?”

Kekurangan dari rangakaian seri dapat diatasi oleh rangakai paralel begitupun sebaliknya, kekurangan dari rangakaian paralel dapat diatasi dengan rangakaian Seri

Misalnya pada poin dimana pemakaian kabel pada rangakian paralel lebih banyak dibanding dengan rangkaian seri dan justru rangakaian seri dapat meminimalisir penggunaan kabel

Oleh karena itu penggunakan rangakaian seri dan paralel dapat dikombinasikan dengan nama rangakian Seri paralel atau rangakian kombinasi yang akan membuat rangakai yang sobat buat akan lebih hemat, maksimal, powerful, efektif  dan efissien

Namun kekurangan dari rangkaian kombinasi atau rangakain seri paralel ini adalah perancangan rencana kerja yang sangat – sangat – sangat – sangat rumit

Salah satu contoh pemasangan rangakain kombinasi yang dapat diatur pula adalah rangakain ini, silahkan dibaca : mari merangkai instalasi lampu terangredup menggunakan saklar tukar

Atau juga boleh lihat gambar dibawah ini :
Merangkai Rangkaian listrik Seri dan Paralel Besarta Teori kerjanya

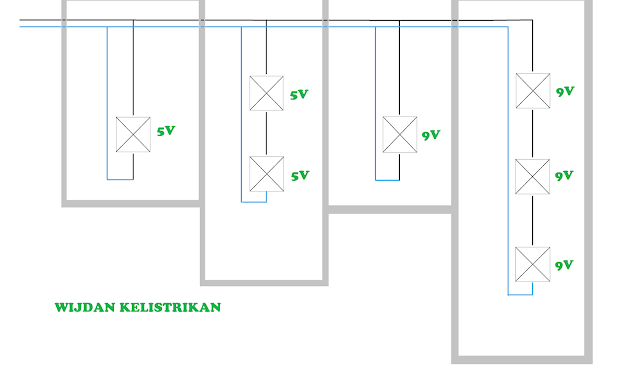

Gambar Simulasi diatas hanyalah salah satu contoh sederhana rangkaian kombinasi seri paralel yang mana pemasangan lampu disesuaikan dengan luas ruangan tesebut.

Ruangan pertama memiliki 1 buah lampu yang bertegangan 5V membuat lampu akan menerangi ruangan tersebut dengan terang dan merata

Sementara untuk ruangan kedua, bila memasang satu lampu bertegangan 5 V akan terangan, namun tidak akan menerangi secara merata karena ruangan yang terlalu memanjang

Sementara itu juga, bila mana pemasangan lampu bertegangan 5 V dua buah dengan paralel akan lebih memakan biaya

Oleh karena itu dilakukan pemasangan seri agar penerangan merata sampai keseluruh ruangan. karena pemasangan dibuat seri, daya listrik tidak akan jauh beda dengan ruangan pertama
Begitu pula dengan ruangan 3 dan 4 yang bersistem kombinasi

Diatas adalah pembahasan mengenai rangkaian kombinasi


Demikian pembahasan tentang Merangkai Rangkaian listrik Seri dan Paralel Besarta Teorinya. Semoga dapat bermanfaat dan dapat membantu masalah sobat

Mohon maaf bila banyak kesalahan


Bagikan juga pada teman – teman sobat yang membutuhkan
