Transformator (trafo) 3 fasa dan pemabahasannya

Transformator (trafo) 3 fasa dan pemabahasannya

Bismillahirohmanirohim

Pada kesempatan kali ini saya akan membahas mengenai tranformator. Sebagai mana telah diketahui bahwa transformator adalah alat yang digunakan untuk menaikan atau menurunkan tegangan dengan cara induksi elektromagnetik

Transformator sering kita jumpai pada jaringan distribusi listrik PLN yang biasa disebut Gardu dan harus sobat ketahui bahwa Gardu tersebut adalah Transformator 3 fasa bukan Transformator biasa atau 1 fasa

Kenapa disebut 3 fasa?

Karena sebuat Transformator 3 fasa terdapat 3 kumpara primer dan 3 kumparan sekunder yang dapat dimasuki dengan 3 tegangan listrik dan mengeluarkan 3 tegangan listrik. Sementara transformatornya hanya 1

Kenapa ada sebuat Transformator 3 fasa?

Sebagai pertimbangan ekonomis, transformator 3 fasa banyak mengurangi daya produksi. Selain itu, Transformator 3 fasa banyak sekali mengurangi earat dan lebar dari kerangka Transformator. Maka dari itu, harga dapat dikurangi bila dibanding dengan menggabungkan Transformator (trafo) 1 fasa menjadi 3.

Tetapi, selain dari pada kelebihan transformator yang telah disebutkan diatas, ada suatu kekurangan dari Transformator 3 fasa ini, salah satu yang paling merugikan adalah bila salah satu fasa tegangan mengalami gangguan (kerusakan dan kelalaian) maka selurauh fasa akan terkena dampaknya dan meyebabkan seluruh Transformator harus dipindahkan (diganti).

Berbeda apabila bila sobat menggunakan Transformator 1 fasa 3 buah, yang mana bila salah satu mengalami gangguan, tidak akan mempengaruhi Transformator lainnya.


Bagian - bagian Transformator

Secara umum, bagian bagian utama dari transformator meliputi :

Kumparan Transformator
Kumparan transformator terdiri dari lilitan kawat  berisolasi dan membentuk kumparan. Kawat yang digunakan adalah kawat tembaga berisolasi yang berbentuk bulat atau plat
Kumparan tersebut terlapis isolasi sehingga tidak akan terjadi hubung singkat. Selain itu, isolasi juga terdapat pada insti yang dimaksudkan tdak ada arus yang terbuang pada inti besi tanpa induksi

Inti Besi transformator
Inti besi pada transformator adalah tempat diamana mengalirnya fluks elektromagnetic dari kumparan (lilitan) primer ke lilitan sekunder (keluaran).
Berdasarkan cara melilit kumparan ada dua jenis, yaitu tipe inti dan tipe cangkang.
inti dan kumparan


Tangki Transformator
Tangki pada transformator berfungsi untuk menyimpan minyak transformator dan sebagai pelindung bagian – bagian transformator yang direndam dalam minyak.

Minyak transformator
Minyak berfungsi untuk untuk mendinginkan kumparan dan inti besi, selain itu, minyak dapat berfungsi untuk isolasi. Dikarena fungsinya tersebut, ada beberapa syarat yang harus dipenuhi yaitu :
  1. Mempunyai kekuatan isolasi 9Die Lectric Strength);
  2. Penyalur panas yang baik dengan berat jenis yang kecil, sehingga partikel – partikel keci dapat mengendap dengan cepat
  3. Viskositas yang rendah agar lebih mudah bersikulasi dan kemampuan pendingin menjadi lebih baik.
  4. tidak mudah mudah menguap
  5. saifat kimia yang stabil


Sistem pendingin transformator
Befungsi untuk membantu minyak mendinginkan transformator. Sistem ini dirangkai agar panas pada trafo dapat disalurkan keluar. Media yang digunakan pada sistem ini bisa berupa udara, minyak, dan air. Sirkulasi dilakukan secara alamiah dan dipaksakan

Bushing Transformator
Bushing pada Transformator berfungsi untuk menghubungkan kumparan Transformator dengan rangkaian luar yang diberi selubung isolasi (bushing adalah sebuah konduktor). Selain itu, bushing pada Transformator burfungsi sebagai penyekat antara konduktor dengan tangki transformator (trafo).
bushing


Alat pernapasan
Alat pernapasan ini berfungsi sebagai sarana kelaurnya uap minyak dan udara pada transformator yang diakibatkan naik turunya beban transformator dan suhu udara sekeliling transformator, suhu minyak berubah – ubah mengikuti perubahan tersebut. Bila suhu minyak naik, minyak memuai dan mendesak udara diatas permukaan minyak keluar dari tangki dan bila temperatur suhu turun maka, udara akan masuk
alat pernapasan Transformator (trafo) 3 fasa


Konservator transformator
Alat ini merupakan tabung beriis minyak transformator yang disimpan (diletakan) pada bagian atas tangki. Konservator berfungsi untuk menjaga ekspansi atau meluapnya minyak akibat pemanasan, selain itu dapat juga menjadi saluran pengisian minyak transformator


Alat Indikator
Alat indikator berungsi untuk memonitor kondisi komponen utama atau media bantu yang ada pada transformator (Trafo) saat beroperasi, yaitu :
alat indikator


Tap changer
Tap changer pada transformator berfungsi untuk mengubah perbandingan lilitan transformator (trafo) untuk mendapatkan tegangan operasi pada sisi sekunder sesuai yang dibutuhkan oleh tegangan jaringan (beban) atau karena tegangan sisi primer yang brubah – ubah.
Tap Transformator (trafo) 3 fasa


Sirip – sirip pendingin atau radiator
 Radiator pada transormator (Trafo) 3 fasa berguna untuk memperluas daerah pendingin, yaitu daerah yang berhubungan langsung dengan udara luar dan sebagai tempat terjadinya sirkulasi panas.
Sistem pendingin
Suhu minyak
Posisi tap
Permukaan minyak


Relay Buchholz
Relay pada tranformoator berfungsi untuk mengamankan transformator bila pada suatu ketika transformator tersebut mengalami gangguan, seperti hubung singkat antara lilitan, hubung singkat antara fasa, hubung singkat fasa ke tanah, terjadi busur api antara lamisi, dan busur api listrik karena kontak yang kurang baik.
Relay bekerja oelh gas yang mngembang dan menggerakan kontak – kontak rangkaian alarm dan rangkaian pemutus pada Relay
Relay Transformator (trafo) 3 fasa


Plat nama
Plat nama biasa terletak dibagian luar trafo, sebagai pedoman saat pemasangan maupun perbaikan. Data – data yang biasa tercantum pada plat tersebut antaranya :
Fasa, frekuensi, tegangan primer, tegangan sekunder, hubungan, dan sebagainya.

............ ................. ..............

Perlu sobat ketahui bahwa pada prinsifnya baik transformator 1 fasa maupun 3 fasa adalah sama yaitu mengalirkan tegangan dengan cara elektromagnetik. Yang membedakannya hanya 1 yaitupada sistem kelistrikannya dimana pada transformator 3 fasa dapat memiliki berbagai sistem hubung pengasutan yaitu segitiga, bintang, bintang segitiga, segitiga bintang dan zig-zag
Marikita bahas 1 per1

Baca juga : Macam-macam pengasutan kumparan 3 fasa

Transformator (trafo) 3 fasa hubung bintang ke bintang (Y-Y)

Pada transformator ini ujung pada masing – masing terminal dihubungkan secara bintang. Dan titik netralnya dijadikan satu. Kelebihan dari hubung ini adalah lebih ekonomis untukarus nominal yang kecil, transformator tegangan tinggi. Coba perhatikan gambar :

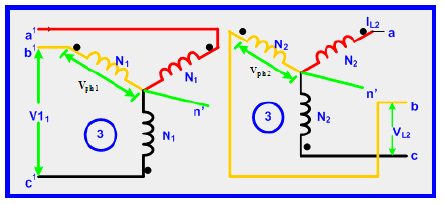

Transformator (trafo) 3 fasa hubung bintang bintang

Bila Pada transformator (trafo) 3 fasa hubung bintang – bintang ini beban pada sisi sekunder dari tranformator tidak simbang, amka tegangan fasa dari sis beban akan berubah kecuali titik bintang dibumikan


Tranformator hubung segitiga – segitiga

Tranformator hubung segitiga – segitiga digunakan untuk sistem yang menyalurkan arus besar pada tegangan rendah diutamakan pada saat kesinambungan dari pelayanan harus dipelihara meski 1 fasa mengalami gangguan

Keuntungan dari Tranformator hubung segitiga – segitiga adalah :

  1. Luas penampang dari konduktor bisa dikurangi karena aurs fasa 1/3 arus jala – jala
  2. Tidak ada perubahan fasa diantara tegangan primer dan sekunder
  3. Tidak ada kesulitan akibat beban tidak seimbang pada sisi sekunder
Dibalik adanya kelebihan, pada rangkaian Tranformator hubung segitiga – segitiga ini juga memiliki kekurangan diantaranya :
  1. Dibanding dengan gaya pengasutan lain, para rangkaian ini cendrung memiliki isolasi yang lebih banyak
  2. Ketidak adaan titik bintang merupakan kerugian yang dapat membahayakan.

Transformator (trafo) 3 fasa hubung segitiga segitiga


Tranformator 3 fasa hubung bintang segitiga
hubung bintang segitiga pada transformator (trafo) biasa digunakan untuk menurunkan tegangan, seperti pada jaringan transmisi
Transformator (trafo) 3 fasa hubung bintang segitiga


Tranformator 3 fasa hubung segitiga bintang
Sebalik dengan Tranformator 3 fasa hubung bintang segitiga, pada hubungan ini, transormator ditujukan untuk menaikan tegangan (step up)
Transformator (trafo) 3 fasa hubung segitiga bintang

Tranformator 3 fasa hubung Zig Zag

Tranformator 3 fasa hubung Zig Zag digunakan untuk menghindari terjadinya tegangan titik bintang. Kenapa demikian?

Karena Kebanyakan transformator distribusi selalu dihubungkan bintang, dan diantara syarat yang harus dipenuhinya adalah harus diusahakan seimbang. Apabila beban tersebut tidakseimbnag, akan menyebabkan timbulnya tegnagan titik bintang yang tidak sesuai dan tidak diinginkan.
Transformator (trafo) 3 fasa hubung zig zag


Hal menarik!
Selain jenis pengasutan yang telah saya jabarkan diatas, ada satulagi pengasutan yang menarik untuk dibahas, kenapa disebut menarik? Karena pada pengasutan hubung kali ini hanya menggunakan dua kumparan. Mari kita bahas

Transformator Tiga Fasa dengan dua kumparan

Berikut gambarnya

Transformator (trafo) 3 fasa dau kumparan


Demikian pembahasan kali ini, semoga dapat bermanfaat dan dapat membantu masalah sobat, jangan lupa bagikan pembahasan kali ini pada teman –teman sobat.
